桁上げ先見加算器、保存加算器の性質

はじめに

加算器の回路設計は、院試頻出分野です。全加算器を使用し、桁上げ伝搬加算器を作成することが多いですが、計算時間が長い課題があります。

そこで、伝搬加算器を改良した先見加算器、保存加算器が出題されることがあります。

少し難しいですが、是非マスターして得点源になれば幸いです。

全加算器とは

2つの数値の和を2進数で求めるときに使用します。下記のようなシンボルになっています。

なお、nbitの数は、A:(an1,an2,,a0),B:(bn1,bn2,,b0)としています。

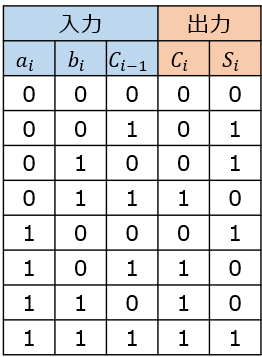

真理値表は下記のようになります。

下位bitからの繰上りがあり、対応するA,Bのbitの内、1つ以上1ならば桁上がりが発生します。

また、下位bitからの繰上りが無く、A,Bのbitの内1つだけ1ならばSi=1を出力します。全ての入力が1ならば、全ての出力Ci,Siが1になります。

論理式は、下記のようになります。

(1){Ci=aibi+(aibi)ci1Si=(aibi)ci1

桁上げ伝搬加算器とは

全加算器を直列に繋いだものです。全加算器1つに付き、1bit分の計算を繰上り含めてできます。

これをn個直列に繋ぐと、最上位bitの桁上げ含め、nbit分の加算の計算ができます。一番右の列が0bit、左へ行く毎に1bit、2bitと続いていき、一番左が最上位bit(n-1bit)です。

原理は、私たちが行う筆算と同じです。一の位から足し算していき、桁上げを十の位へ渡すと思います。同じ操作です。

このように、一度理解してしまえば分かりやすい構成になっています。

桁上げ伝搬加算器の欠点

計算に時間がかかることです。(クリティカルパスが長い)

nbit目の計算をするためには、n-1bit目で桁の繰上りが発生するか分からないといけないです。
同様に、n-1bit目の計算をするためには、n-2bit目で桁の繰上りが発生するか分からないといけないです。

n-2bit以下も同じことが言えますので、結局0bit目から順に計算していくしかありません。

このように、桁ごとに並列で計算することができません。

1bit計算する時間を1とすると、nbit計算完了するまでO(n)かかります。

次章で説明する桁上げ先見加算器は、この問題を改善したものになります。

桁上げ先見加算器の性質

桁上げ伝搬加算器は、漸化式(1)をi=0から順に反復計算していました。

先見加算器は、漸化式を展開した状態で回路を組みます。

例)2bitの場合

(2){C1=a1b1+(a1b1)C0C0=a0b0S1=(a1b1)C0

(3){C1=a1b1+(a1b1)a0b0S1=(a1b1)a0b0

初期値で与えられているA:(a1,a0),B:(b1,b0)を用いて、全ての出力を計算できるため、伝搬時間が存在しないです。

結局nbitの場合、以下で表すことができます。

(4)Cn=j=0n(gjk=j+1npk)+C1k=0ipk

ただし、C1は最下位bitへの繰り上げ入力です。gi,piはANDとXORです。

(5){gi=aibipi=aibi

このようにすることで、n入力のゲートを用意できるならば、1段目で計算実行し、2段目で結果を足すことで、計算時間を大幅に低減することができます。

(一般項がnで表される漸化式をn=1になるまで展開し、その結果をn入力のゲートに全bit分入力すれば良いから。)

桁上げ先見加算器の欠点

低減できる計算時間量には限界があることです。前述により、nbitのゲートがあるならば、定数時間で計算できます。

しかし、ファンインの制限により、ゲートの入力数を際限なく増やすことができません。

ファンインの制限とは

通常、論理回路は、PMOS,NMOS,トランジスタなどの半導体素子を使用します。電圧制御、電流制御で違いはありますが、入力数が増えると回路の抵抗値が極めて大きくなるか、小さくなります。これにより、期待通りの振る舞いができなくなります。

これが、ファンインの制限です。

先見加算器を作成する際は、この制限により、4bitずつ入力することが主流です。

同様に、出力側も無制限に大きくすることができません。これをファンアウトの制限と言います。

桁上げ保存加算器

今度は、3bitの4つの数X,Y,Z,Wを足し合わせることを考えます。

伝搬加算器で計算する場合、まずXとY,ZとWの和をそれぞれ求め、中間変数A,Bを算出。

A,Bを足し合わせることで最終結果を算出します。計算時間として、6周期かかります。

この計算時間を改善したものが、桁上げ保存加算器です。下記で表すことができます。

伝搬加算器では、上位bitへ桁上げを伝えるための遅延が発生しましたが、保存加算器は、桁上げ結果を各bitの下の段(本来Z,Wを加算する場所)にそれぞれ入力しています。

一方で、Z,Wは、それぞれ上の段で、桁上げフラグCiの代わりに代入することで、3bit加算を実現しています。

結局、一番下の段のみ伝搬が発生します。計算時間を4周期まで低減できました。

この性質は、乗算でも使用されていたりします。

最後に

本記事では、加算器の性質について説明しました。機会があれば、減算器や比較器についても紹介していきたいと思います。
